Stroming GRIBs

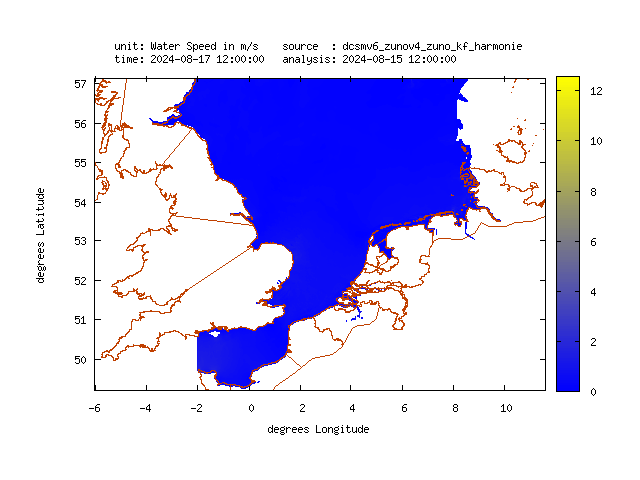

Alle data op deze website is afgeleid van de data van het dd zuno-v4 harmonie kf model, afkomstig van de NOOS MATROOS website van Rijkswaterstaat. Het model is te vinden onder Maps-2D. Het is mogelijk om via de website de volledige output van het model te downloaden in NetCDF file format. Dit file format wordt vooral voor de uitwisseling van wetenschappelijke data gebruikt en de bestanden kunnen bekeken worden met software als Panoply. De data van het model wordt een aantal keer per dag gepubliceert en bevat voorspellingen voor de volgende 48 uur. De data bestaat uit de stroming (u- en v-component) en de waterhoogte op een curvilinear grid elke 10 minuten. Het model beslaat een groot deel van de Noordzee, inclusief het kanaal, de gehele Nederlandse kust, een groot deel van de oostkust van het Verenigd Koninkrijk en de Duitse bocht. Het hele gebied is te zien in de afbeelding hieronder.

Conversie naar GRIB

NetCDF is een format dat vooral voor wetenschappelijk gebruik bedoeld is en niet ondersteund wordt door navigatie-software zoals OpenCPN en XyGrib. GRIB daarentegen, is een format dat door veel van deze programma's wel ondersteund wordt. Op deze website is de data beschikbaar in GRIB format. De conversie is gedaan met het CDO softwarepakket. Dit is op de volgende manier gedaan:

De originele data staat op een curvilinear grid. Dit wordt niet ondersteund door GRIB, dus de data wordt geïnterpoleert naar een rectangular grid. Dit wordt gedaan met bilineaire interpolatie met behulp van de remapbil operator in CDO. In gebieden waar de stroming veel verandert in een klein gebied (zoals rond geulen) kan dit zorgen voor minder accurate voorspellingen.
De originele data bevat naast de stroming ook data over de hoogte van het waterpeil, maar dit wordt niet ondersteund in veel software die met GRIB bestanden werkt. Daarom wordt deze informatie niet meegenomen in de conversie.
De twee velden die wel meegenomen worden zijn de u- en v-component van de stroming.
De stromingssnelheid wordt ook niet meegenomen, aangezien de meeste software dit direct uit de twee componenten van de stroming af kan leiden.
De originele data is met tijdsstappen van 10 minuten, maar de uiteindelijke data heeft tijdstappen van 30 minuten, om de grootte van het bestand te beperken.
De originele data is in 32-bits float opgeslagen, maar de uiteindelijke data is in 12-bits float opgeslagen, om de grootte van het bestand te beperken. Dit zorgt voor een kleine afrondfout, maar dit zal in de praktijk verwaarloosbaar zijn.

Disclaimer

De data op deze website is met zorg samengesteld. Desondanks kunnen wij niet garanderen dat er geen fouten zitten in de data. Zowel in de originele voorspellingen als in het converteren daarvan naar GRIB format, worden aannames gemaakt en benaderingen gedaan die de werkelijkheid nooit helemaal weerspiegelen. Vertrouw nooit blindelings op deze data bij het navigeren op het water (of bij ander gebruik van de data) en leg de voorspellingen naast voorspellingen van andere bronnen (zoals bijvoorbeeld de HP33 stroomkaarten).

De informatie op deze website wordt aangeboden zonder enige vorm van garantie en of aanspraak op juistheid. Wij behouden ons het recht voor om deze materialen te wijzigen, te verwijderen of opnieuw te plaatsen zonder enige voorafgaande medeling.
